CİSİMLERİN DENGE ŞARTLARI

Bir cisme etki eden kuvvetlerin doğrultuları kesişiyorsa bu kuvvetlerin vektörel toplamı sıfır olduğunda cisim dengede kalır. Bu durumda

olur.

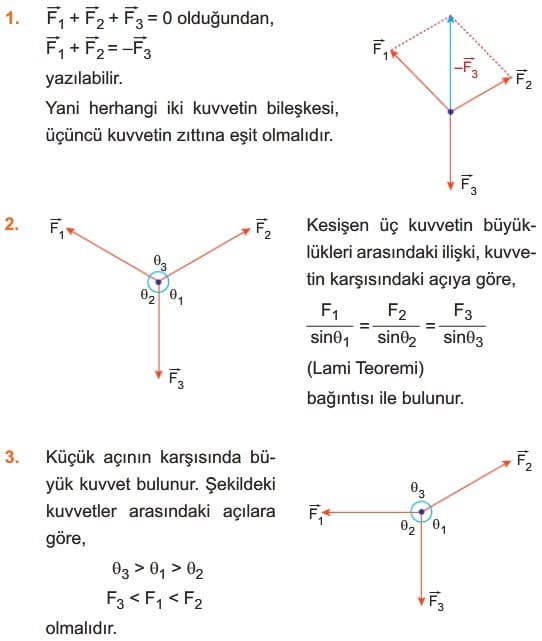

Kesişen üç kuvvetin etkisinde kalan bir cisim dengede ise,

Paralel Kuvvetler

Doğrultuları birbirine paralel olan kuvvetler paralel kuvvetler olarak adlandırılır. Şekildeki çubuğun K ve L noktalarına uygulanan
kuvvetleri birbirine paraleldir.

Paralel kuvvetlerin bileşkesinin yeri, kuvvetlerin birbirini dengelediği noktadır. Bu nokta, kuvvetler aynı yönlü ise iki kuvvetin arasında ve büyük olana yakındır.

Kuvvetler zıt yönlü ise bu kuvvetlerin bileşkesi iki kuvvetin arasında değil, kuvvetlerin dışında, büyük kuvvetin tarafında ve yönündedir.

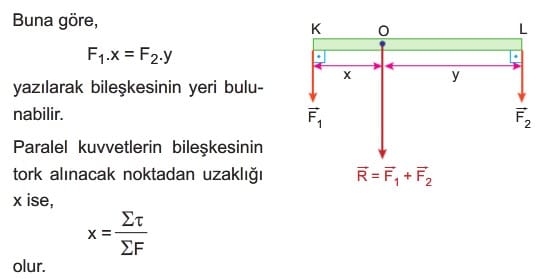

Şekildeki kuvvetlerin bileşkesinin yeri O noktası ise, bu nokta iki kuvvetin birbirini dengelediği nokta olduğundan,

yazılarak bileşkenin yerinin ‘den ya da ‘den ne kadar uzakta olduğu bulunur.

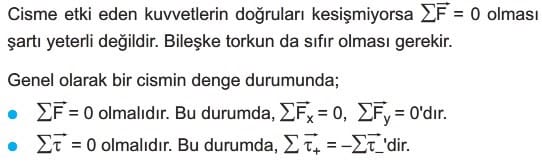

Kuvvet ve Hareket



] }

1. Cismin üzerine etki eden tüm kuvvetlerin bileşkesi sıfır olmalıdır.
2. Her noktada toplam tork sıfır olmalıdır.

Örnek: Şekildeki 0 merkezli türdeş küre basamaktan F = 50 N luk şekildeki kuvvet ile çıkarılmaktadır. Kürenin yarıçapı 5 cm olduğuna göre kürenin ağırlığı en fazla kaç N olmalıdır?
Çözüm: Küre basamağın köşesi K noktasının etrafında dönerek basamaktan çıkarılabilir. K noktasına göre tork yazılırsa
F. (3+5) = P . 4
50 . 8 = P . 4
P = 100 N bulunur.

Örnek: Şekildeki O noktasından geçen dik eksen etrafında dönebilen 20 N ağırlığındaki türdeş çubuk yatay dengededir. Buna göre ipteki gerilme kuvveti T kaç N dur?
Çözüm: Çubuğun ağırlığını göstererek 0 noktasına göre tork yazılırsa
T.5=20.3
T=12N bulunur.

Örnek: Şekildeki eşit bölmeli 40 N ağırlığındaki türdeş çubuk yatay dengededir. Buna göre çubuğun bağlı olduğu ipteki gerilme kuvveti T kaç N dur?
Çözüm: Çubuğa etki eden çubuklar şekildeki gibidir. Desteğe göre tork aldığımızda destek tepkisinin tork sıfır olacaktır. Desteğe göre tork yazarken çubuğun ağırlığının saat yönünde T ve 20 N luk kuvvetin saat tersinde döndürdüğü görülür.
T.2+20.1=40.1
T : 10 N bulunur.
