İnce Kenarlı Mercekte Görüntü


Kategoriler: 10. Sınıf Fizik, Fizik, Optik

Merceklerde kırılan ışınların kendileri kesişerek görüntü oluşturuyorsa gerçek görüntü, kırılan ışınların uzantıları kesişiyorsa sanal (zahiri) görüntü oluşturur. Şimdi cismin bulunduğu yere göre görüntü özelliklerini inceleyelim.

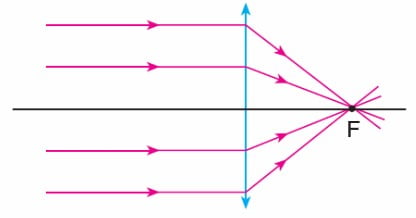

1. Cismin sonsuzda ise görüntü odak noktasında nokta şeklinde görüntüsü oluşur. Işınların kendisi kesiştiği için görüntü gerçektir.



Sonsuzdan gelen ışınlar paralel geldiği için odak noktasında kesişecek şekilde odaklanır.

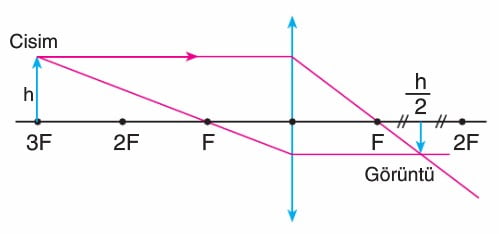

2. Cisim 3F noktasında ise görüntü;



  • 1,5 F de
  • ters
  • gerçek
  • boyu cismin boyunun yarısı olur.

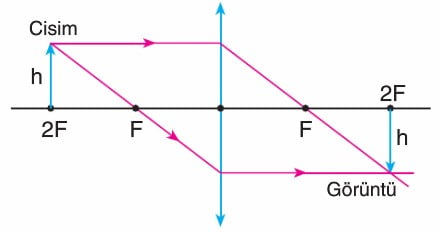

3. Cisim 2F noktasında ise görüntü merceğin diğer tarafında;

  • 2F noktasında
  • ters
  • gerçek
  • eşit boyda oluşur.

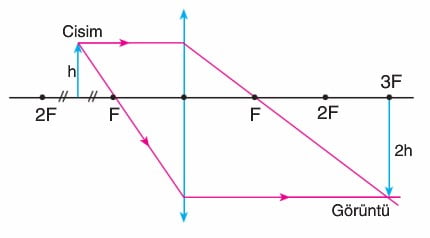

4. Cisim 1,5 F de ise görüntü;

  • 3F noktasında
  •  ters
  • gerçek
  • boyu cismin boyunun iki katı olur.

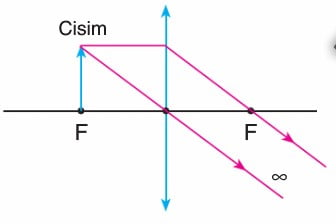

5. Cisim F (odakta) de ise kırılan ışınlar birbirine paralel olacağından sonsuzda görüntü oluşturur.



Cisim asal eksen üzerinde sonsuzdan odağa yaklaştıkça görüntü büyüyerek uzaklaşır. Sonsuz ile F arasındaki bütün cisimlerin görüntüsü gerçek ve ters oluşur.

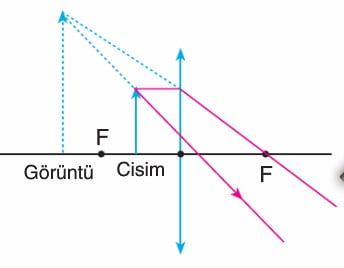

6. Cisim F ile mercek arasında ise görüntü cismin bulunduğu tarafta düz, sanal ve cisimden büyük oluşur.

Merceğin odağı ile mercek arasında kalan cisimlere baktığımızda cisimleri olduğundan büyük ve düz görebiliriz. Bu amaçla kullanılan merceklere büyüteç denir.

Kalın Kenarlı Mercekte Görüntü konusuna gitmek için tıklayın
