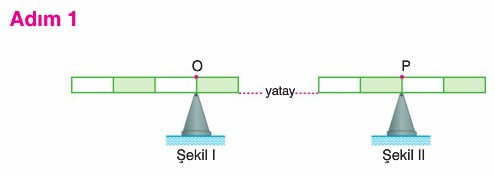

Şekil I ve Şekil II deki çubuklar dengede ise ağırlık merkezleri O ve P noktaları olup, destekler çubukların ağırlıklarını dengelemiştir.

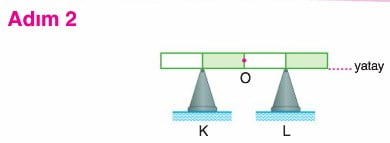

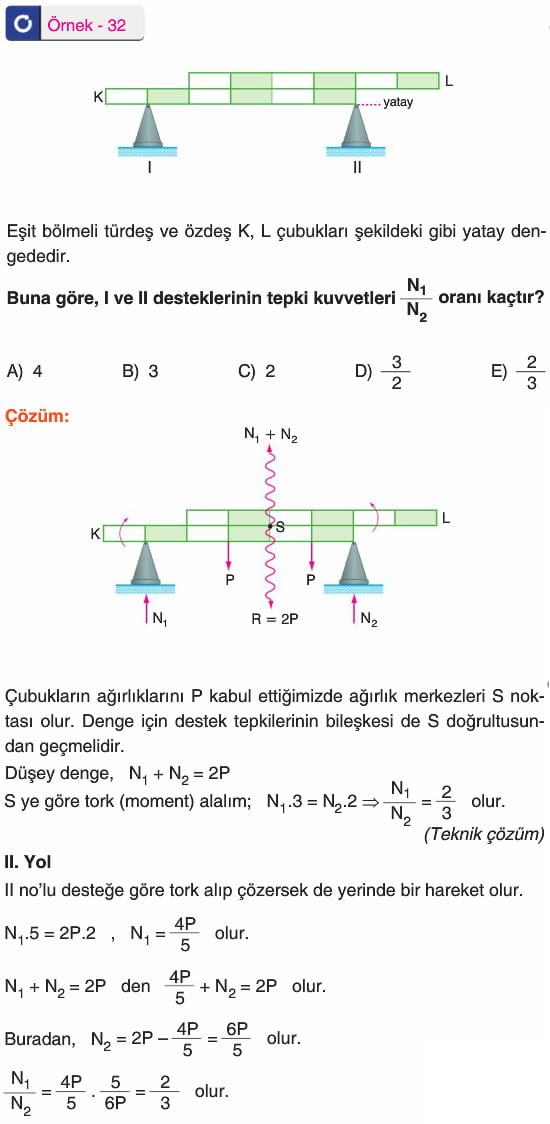

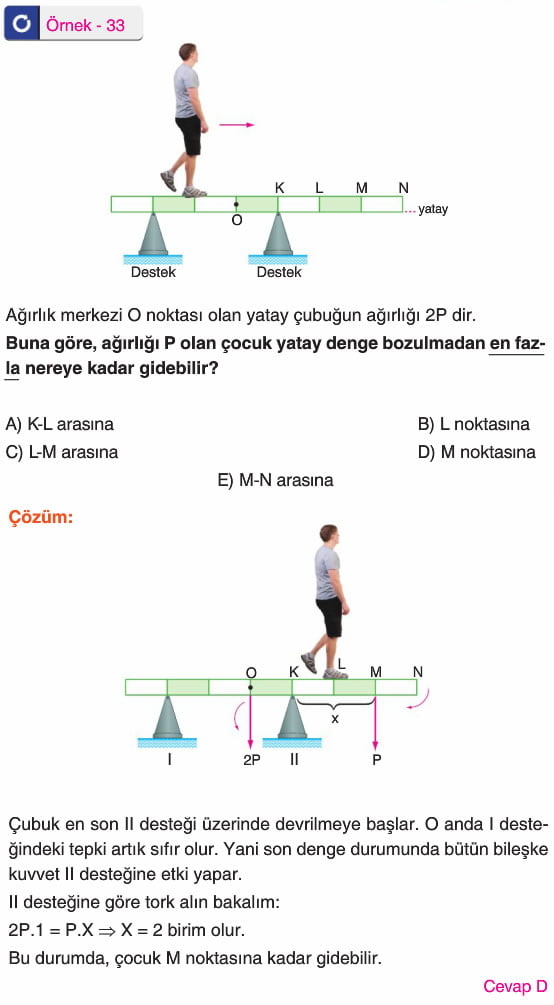

Ağırlığı 2P olan eşit bölmeli çubuk şekildeki gibi dengede ise K ve L desteklerinin düşey yukarı yönlü tepkilerinin toplamı aşağı yönlü kuvvetlerin toplamına eşittir. Düşey dengeden,
NK + NL = 2P dir.
Desteklere olan uzaklıklar eşit olduğundan K ve L desteklerine P ağırlıkları düşer. (Teknik çözüm)

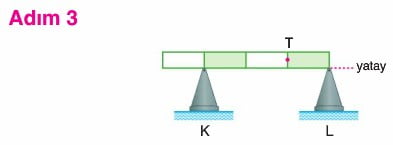

Ağırlığı 3P olan çubuğun ağırlık merkezi T noktası ise, L desteğine 2P, K ye ise P ağırlığı düşer.

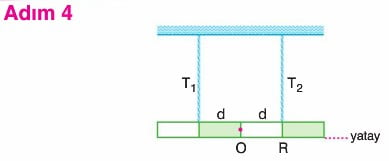

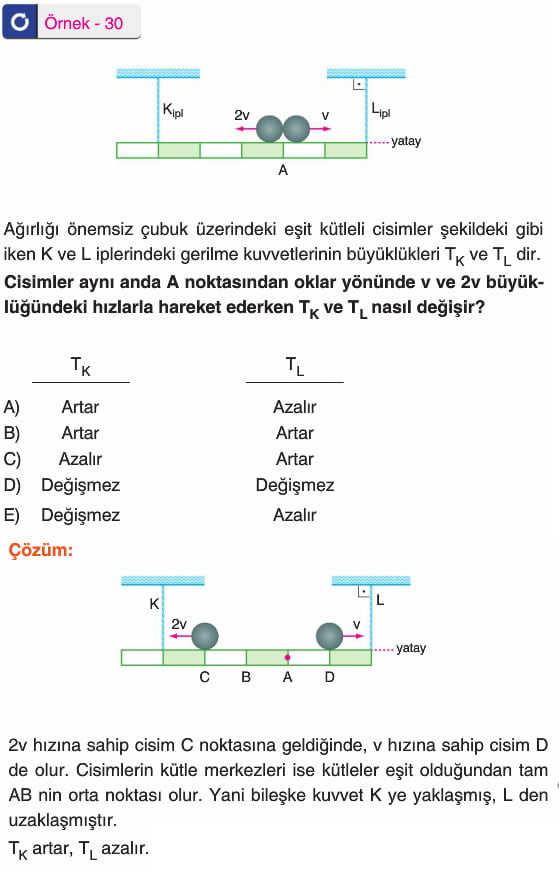

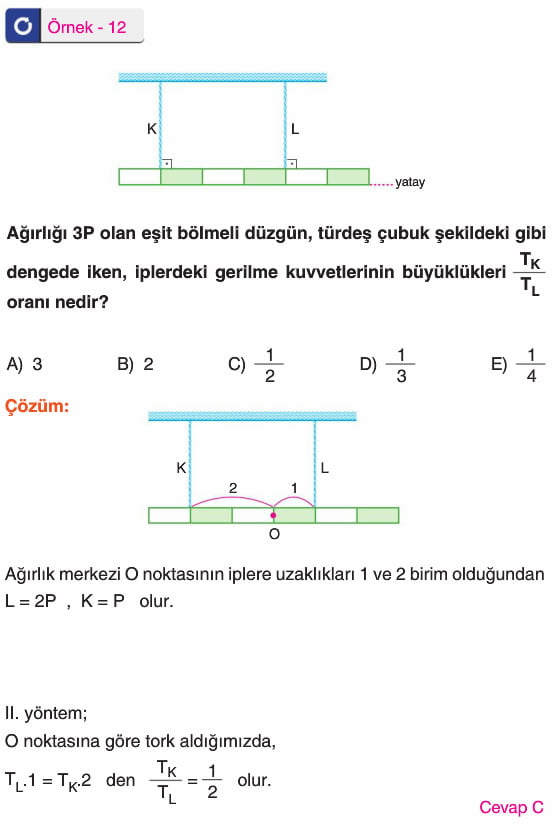

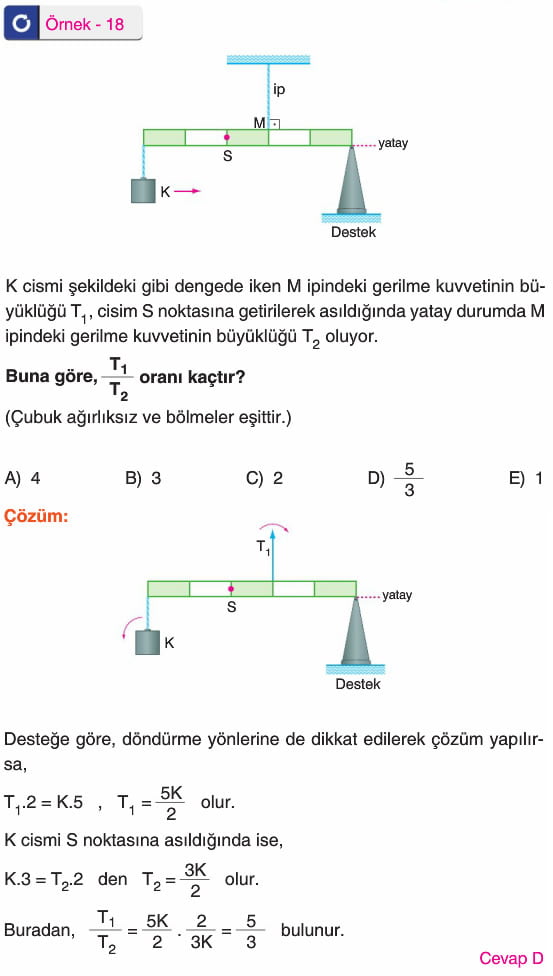

Çubuğun ağırlık merkezi O noktası ve ağırlığı da 2P ise iplerdeki gerilme kuvvetleri oranı T1 / T2 = 1 olur. Ağırlık merkezi olan O noktası iplere eşit uzaklıkta olduğundan, T1=P , T2=P olur. Fakat ağırlık merkezi R noktası ise tüm ağırlığı T2 ipi karşılar. Bu durumda, T2=2.P , T1 = 0 olur.

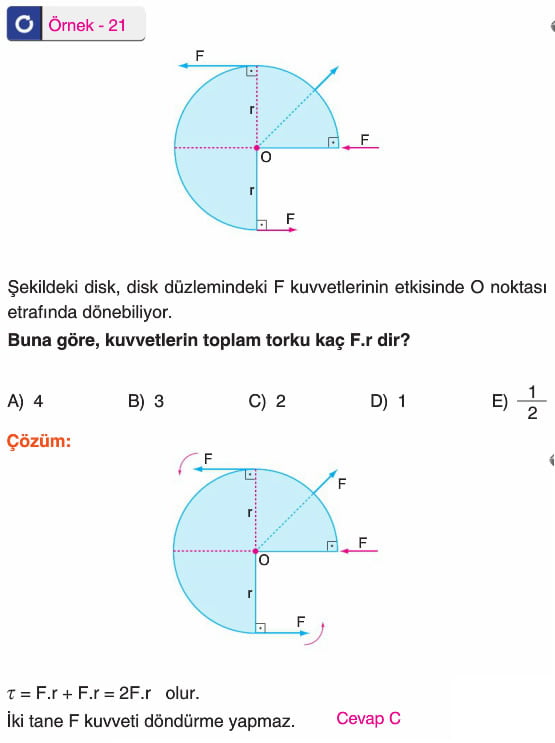

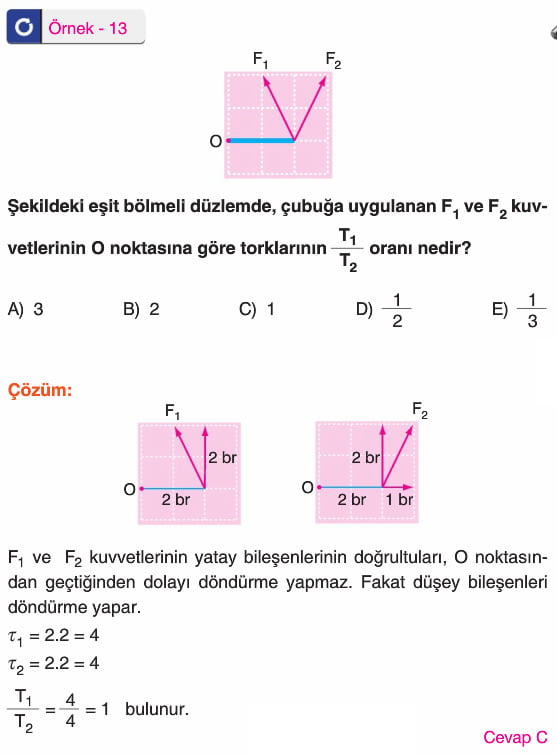

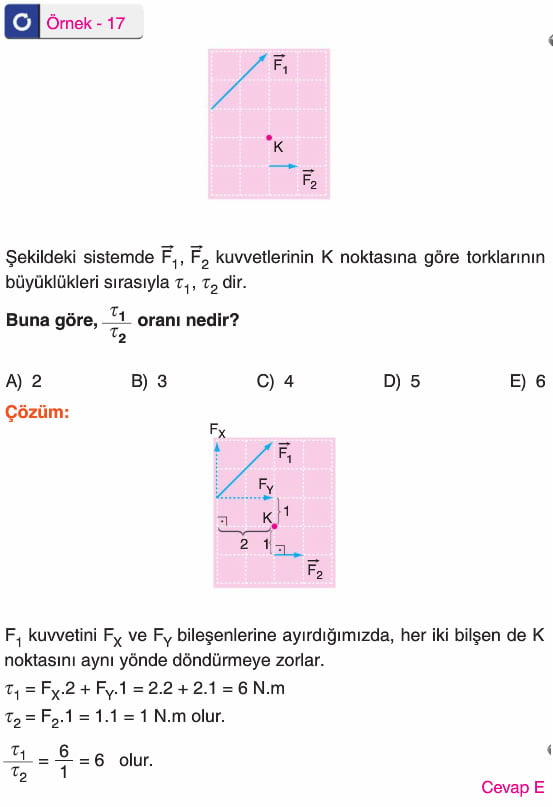

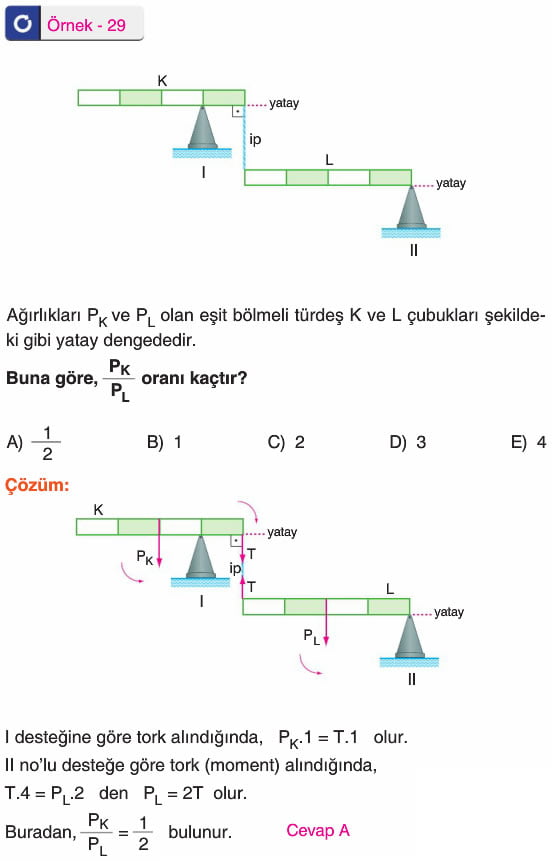

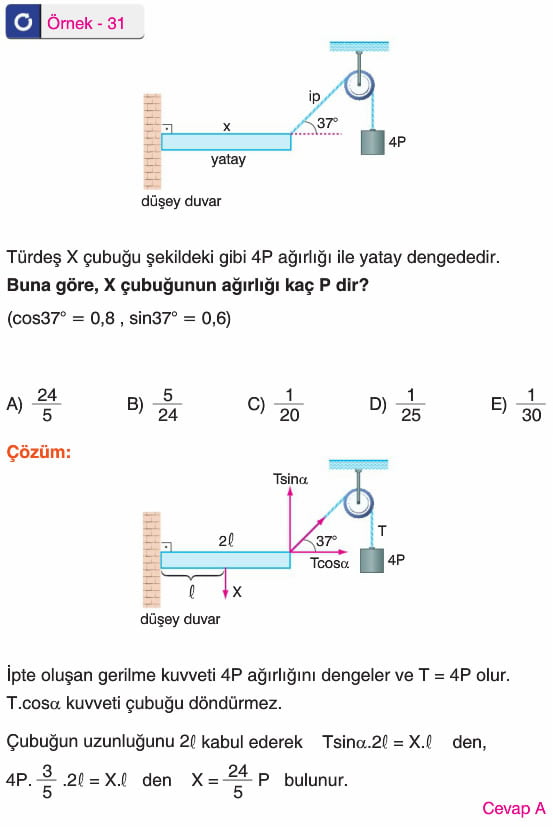

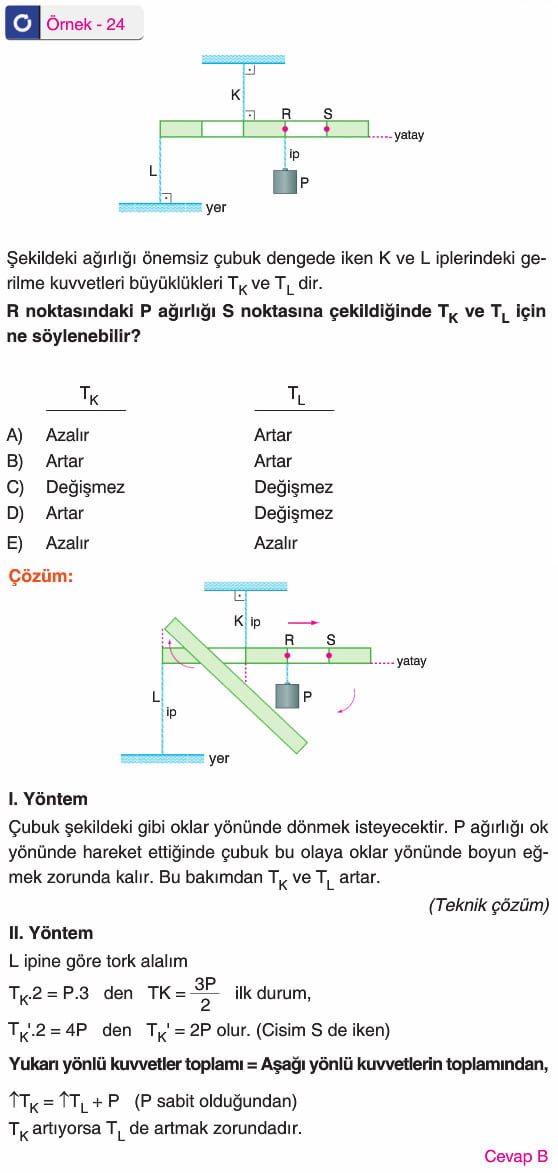

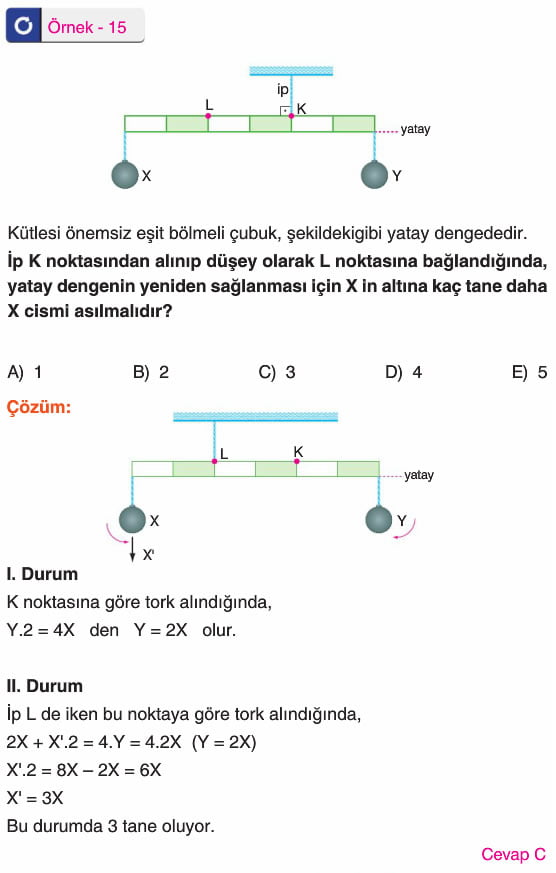

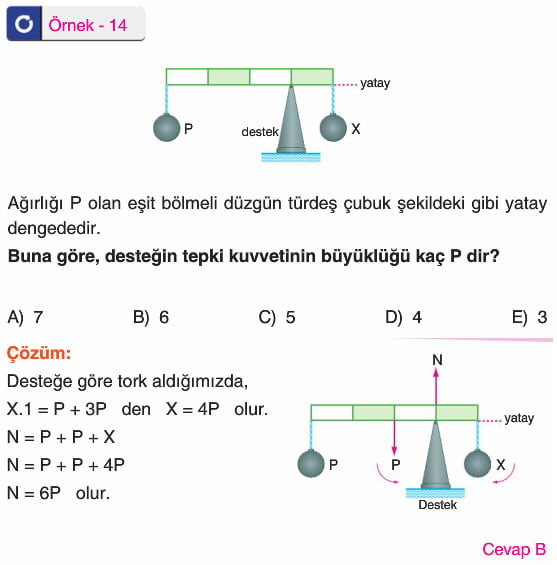

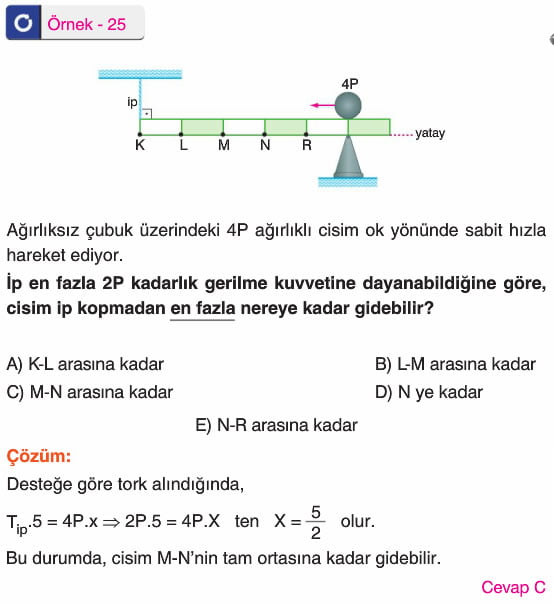

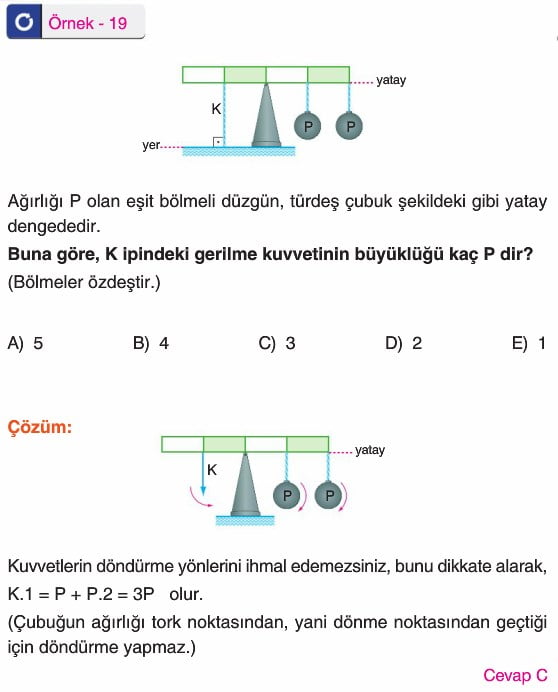

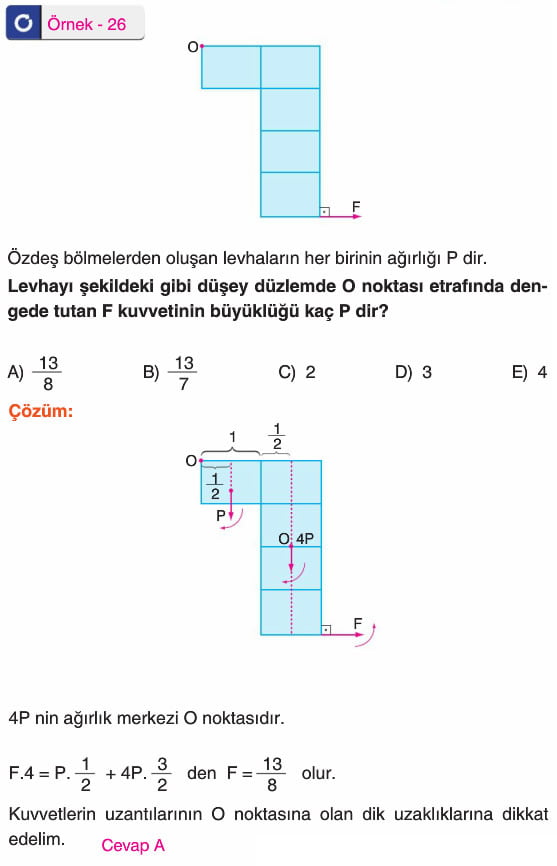

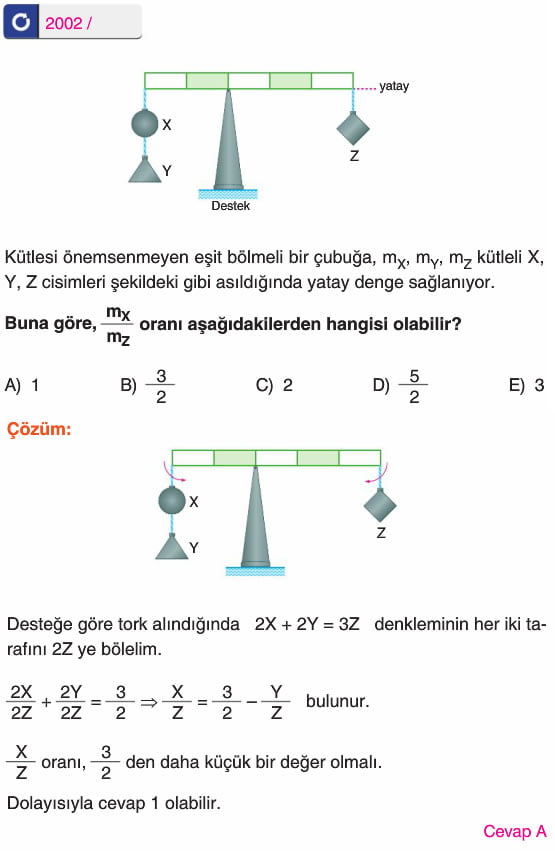

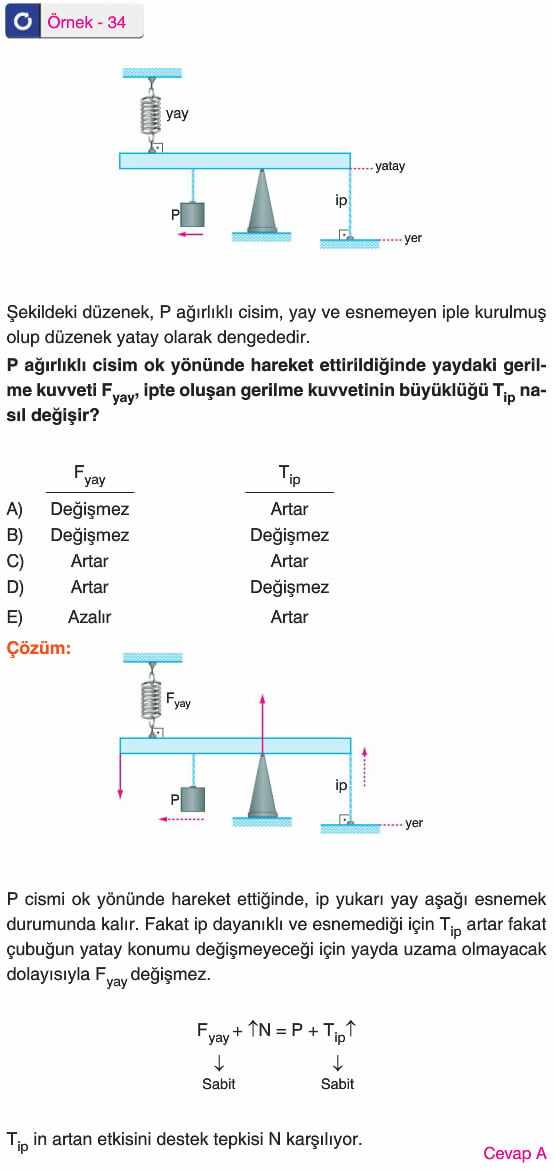

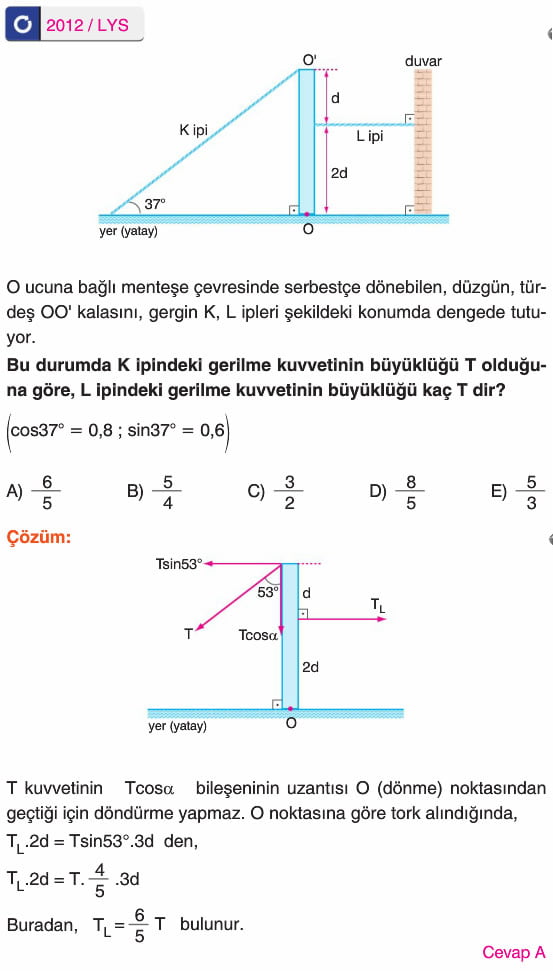

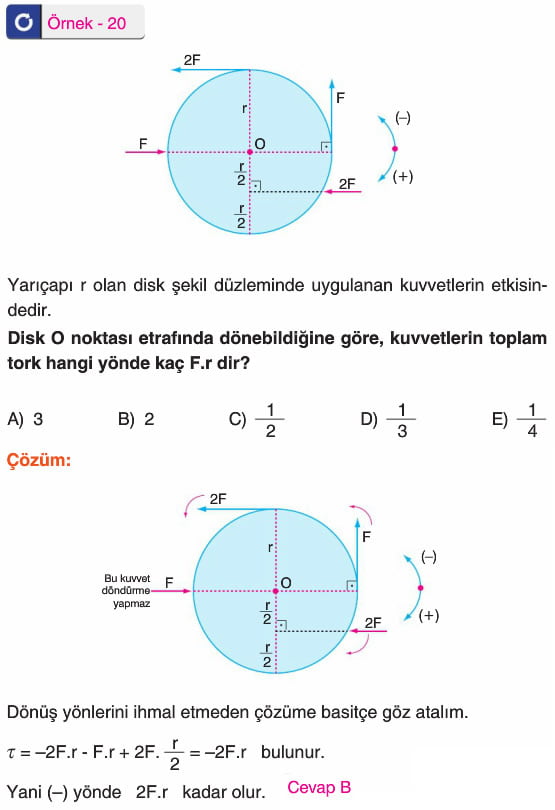

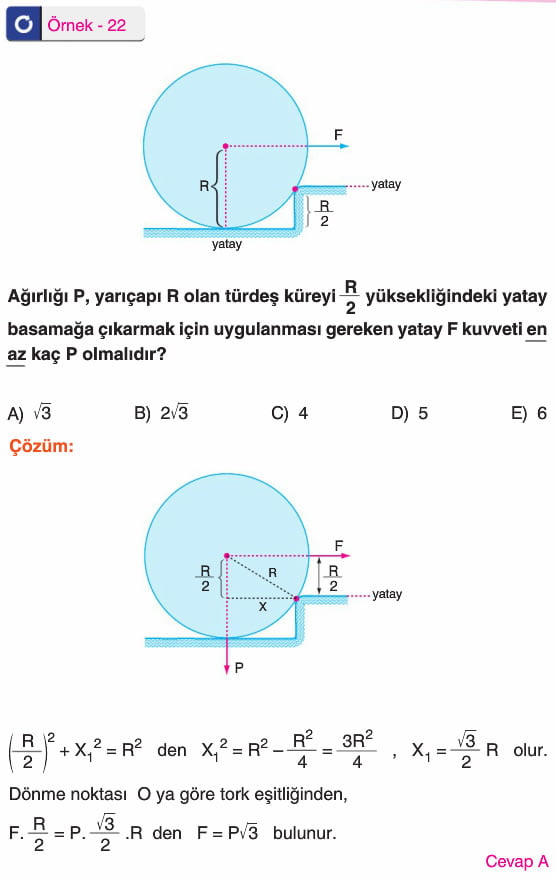

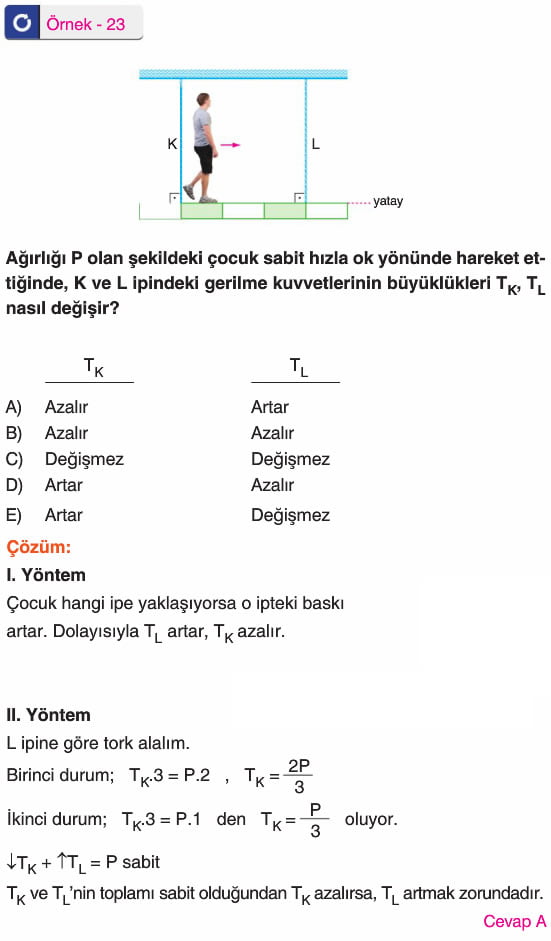

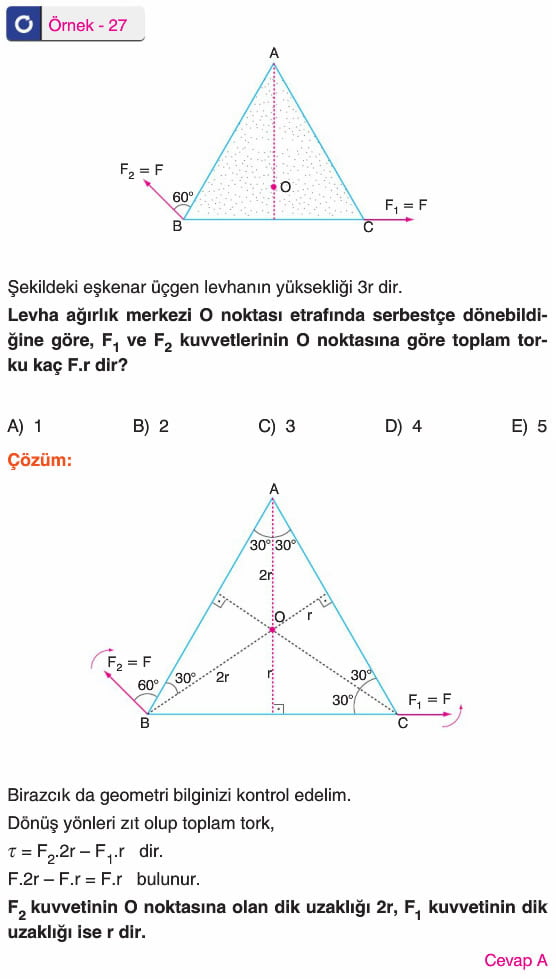

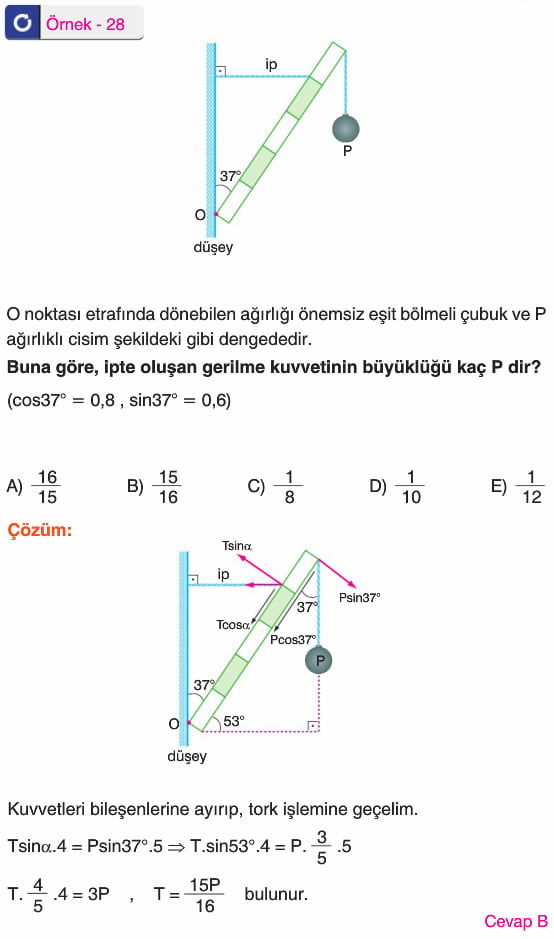

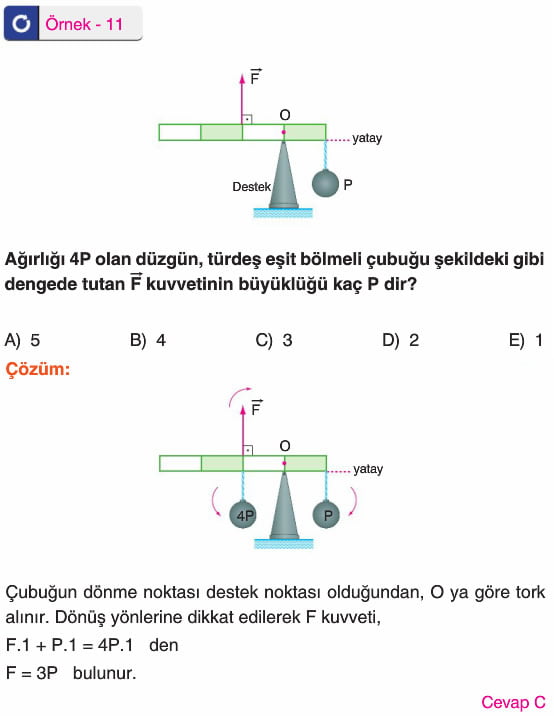

Not: Aşağıda katı cisimlerin dengesi ile ilgili çözümlü sorular bulunmaktadır. Konu anlatımına devam etmek için aşağıdaki bağıntıya tıklayın.
