Elektrik Akımının Manyetik Etkisi

Elektrik Akımının Manyetik Etkisi



Düz telden i akımı geçirildiğinde etrafında manyetik alan oluşturur. Şekil I deki telden i akımı geçirildiğinde kağıt üzerine serpilmiş demir tozlarının halkalar şeklinde tel etrafında dizildikleri görülür.

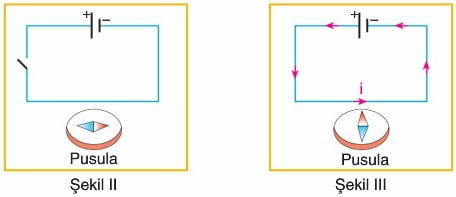

Aynı şekilde Şekil II de anahtar açıkken pusula ibresi hareketsiz iken anahtar kapatıldığında Şekil lll teki gibi pusula ibresinin saptığı görülür. Şekil l de demir tozlarının belirli halkalar şeklinde toplanması, Şekil lll te pusula ibresinin sapmasının nedeni telin etrafındaki manyetik alandır. Demek ki akım geçen düz tel etrafında halkalar şeklinde manyetik alan oluşmaktadır.

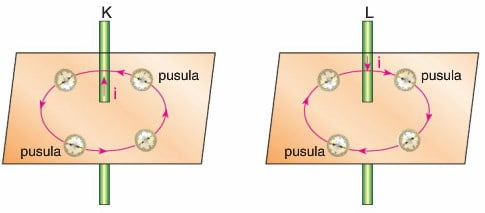

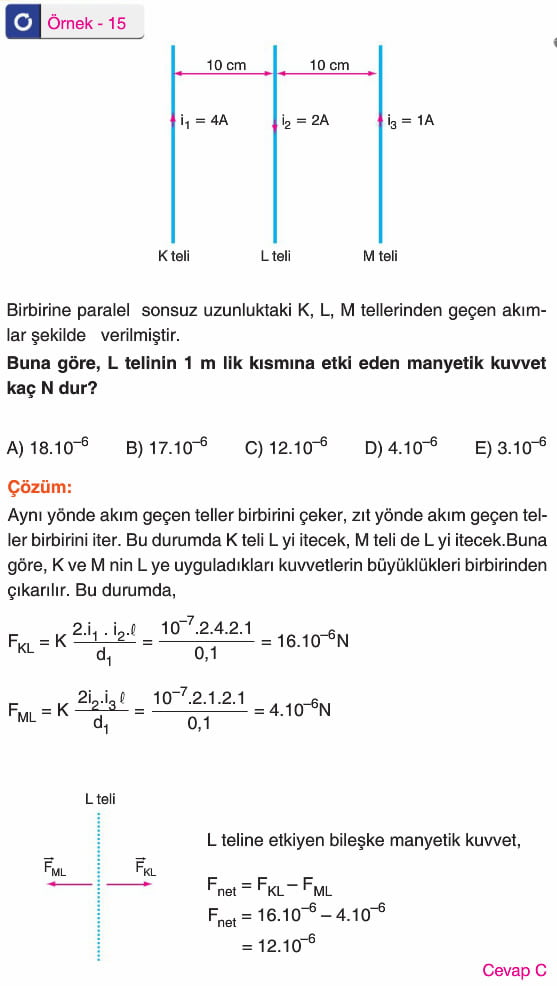

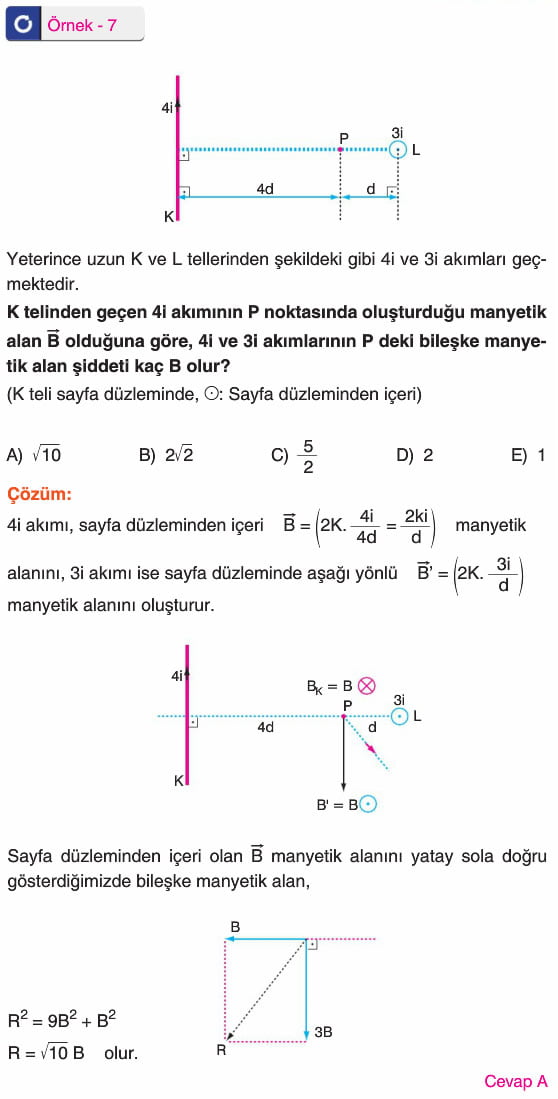

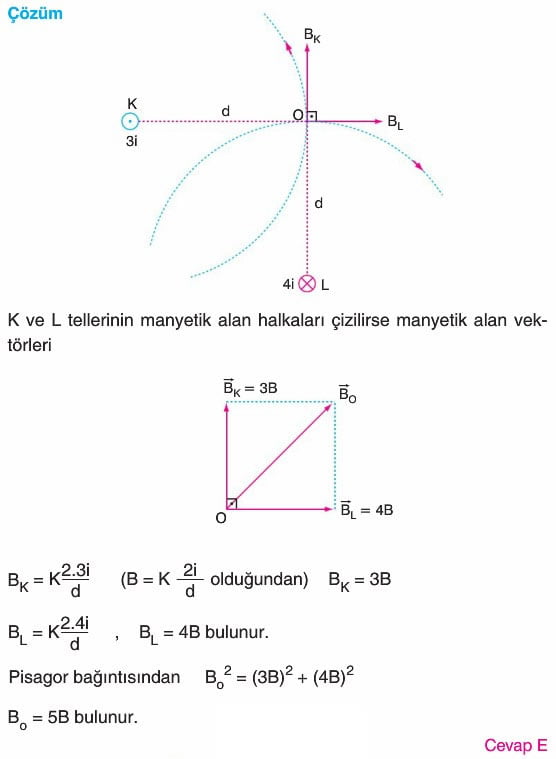

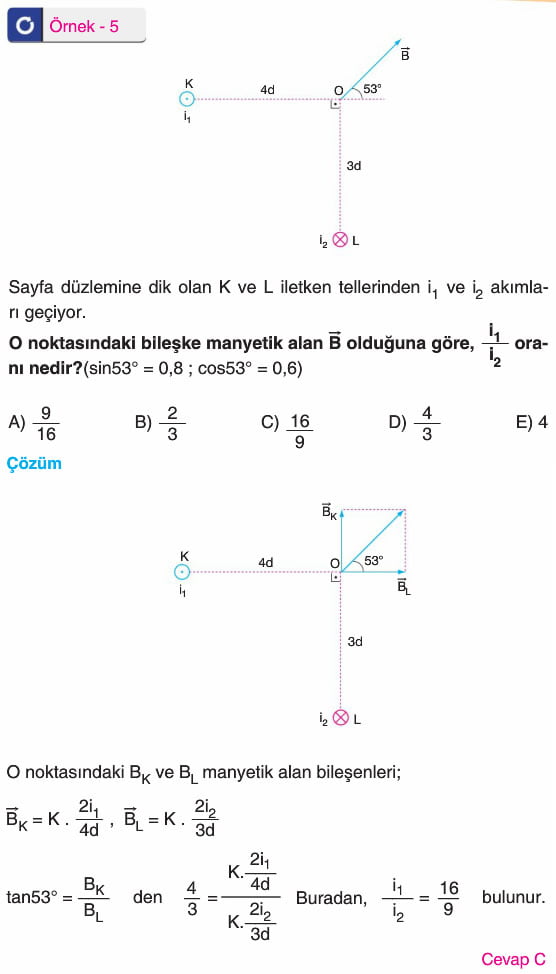

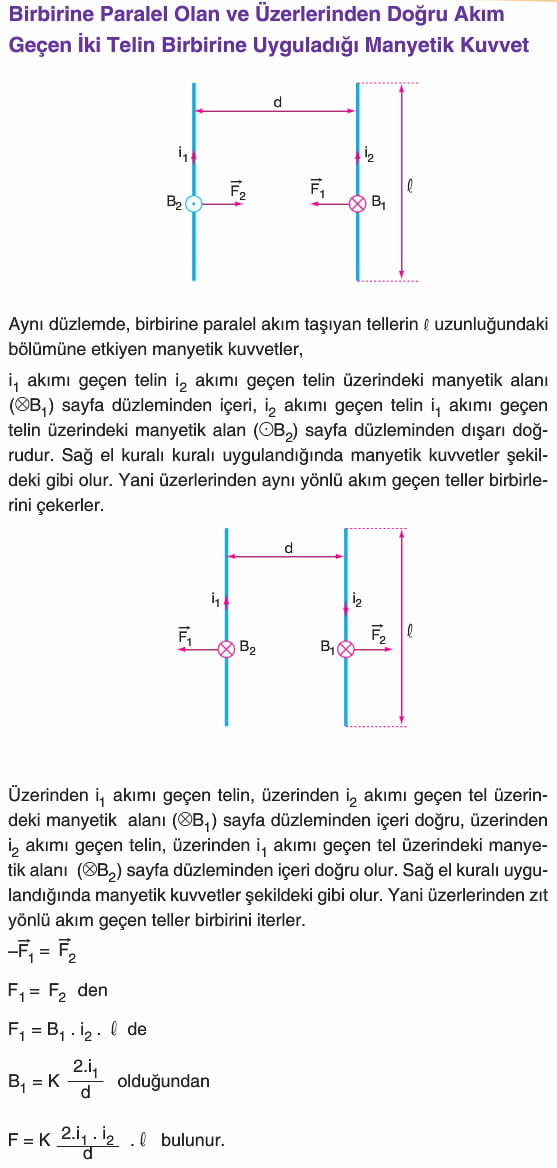

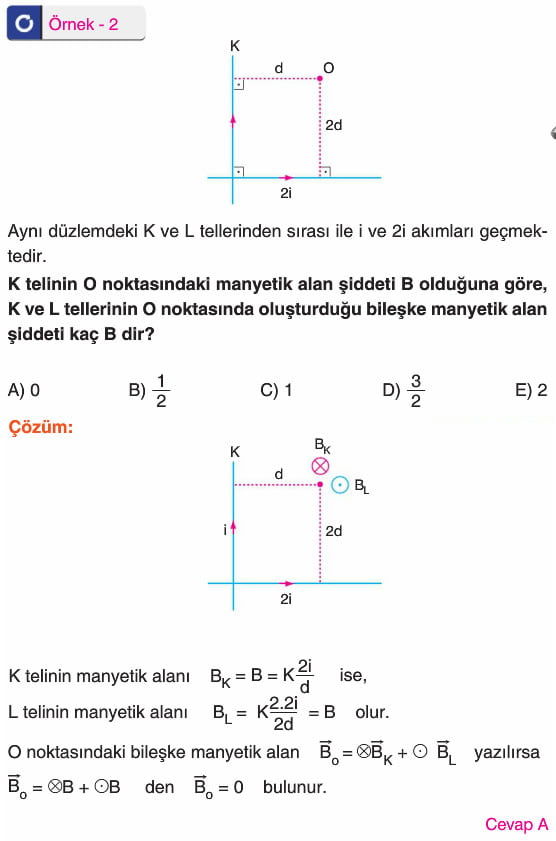

Sonsuz uzunluktaki K ve L tellerinden belirtilen yönlerde akımlar geçirildiğinde manyetik alan çizgileri iletken tele dik düzlem üzerinde iletkeni merkez kabul eden daireler şeklindedir. Kağıt düzlemine pusulalar konulduğunda dairesel çizgilerin üzerindeki oklar yönünde pusula ibrelerinin saptığı görülür. Teller üzerindeki akımlar zıt yönlü olduğundan manyetik alan çizgileri de zıt yönlü olur. Ampere adlı bilim adamı telden uzaklaştırılan pusula ibresindeki sapma miktarında azalma kaydetmiştir. Aynı şekilde telden geçen akımı artırdığımızda sapma miktarının arttığını tespit etmiştir.

Buradan çıkan sonuçlar:



  • Şekildeki gibi sonsuz uzunluktaki bir telden akım geçirildiğinde etrafında manyetik alan oluşur.
  • Düz tele eşit uzaklıktaki noktalarda manyetik alan şiddeti aynıdır. K, L, M noktalarındaki manyetik alan şiddetleri eşittir. R, P, N noktalarındaki manyetik alan şiddetleri de eşittir.
  • Düz telden uzaklaştıkça manyetik alan şiddeti azalır. N noktasındaki manyetik alan K noktasındakinden küçüktür.
  • Akım artırıldığında her noktadaki manyetik alan şiddetiartar.
  • Telden geçen akımın yönü değişirse manyetik alanın yönüde değişir.

Manyetik Alanın Yönü

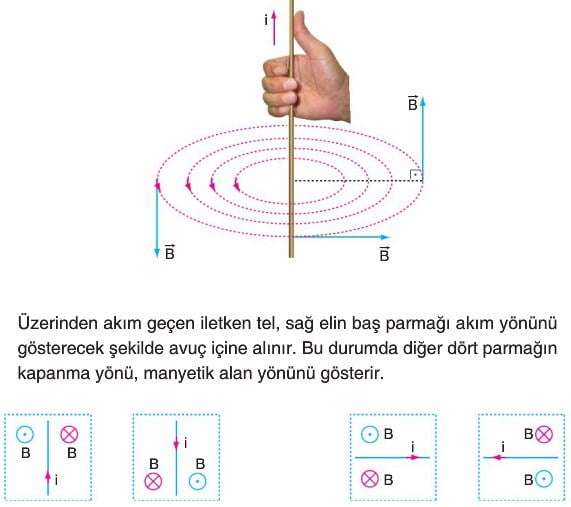

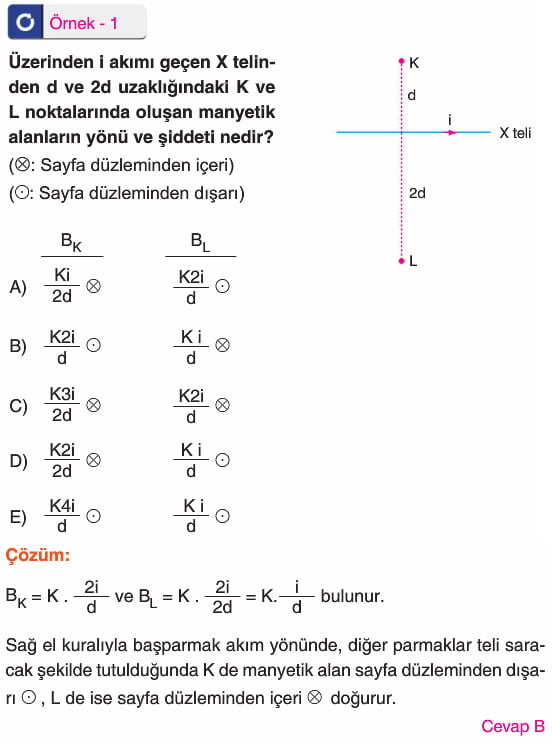

Düz telin etrafında oluşturduğu manyetik alanın yönü sağ el kuralı ile bulunur. Sağ el kuralına göre sağ elin baş parmağı akımın yönünü gösterecek şekilde tel kavranırsa diğer dört parmağın teli kavrama yönü manyetik alanın yönünü gösterir.

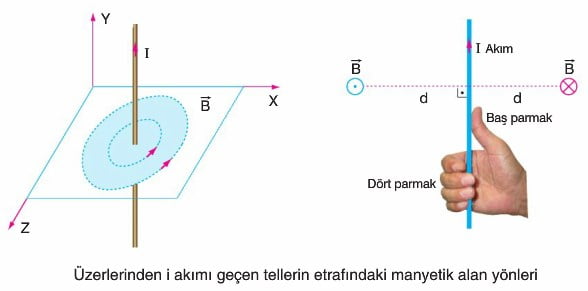

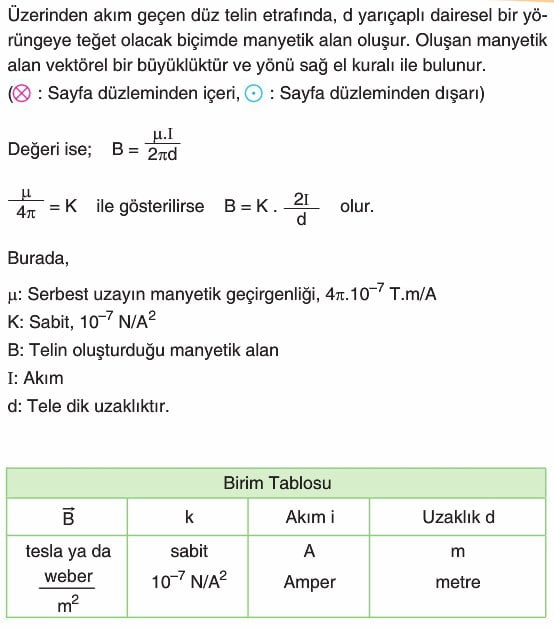

Üzerinden akım geçen düz bir telin etrafındaki manyetik alan



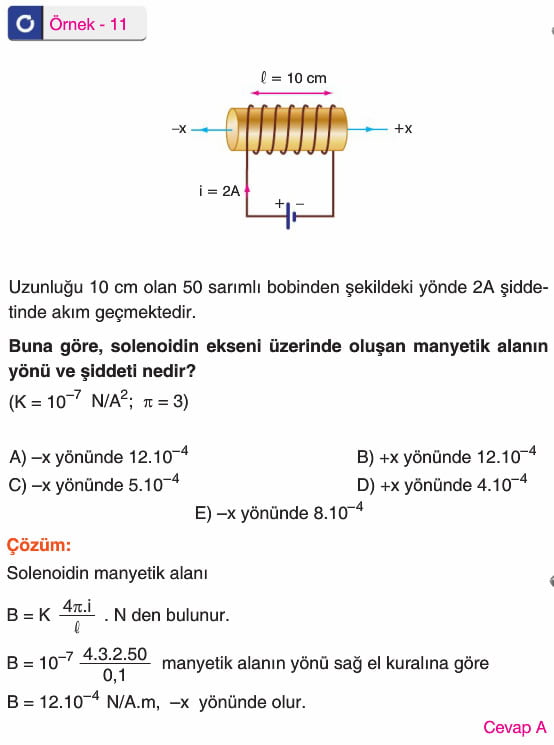

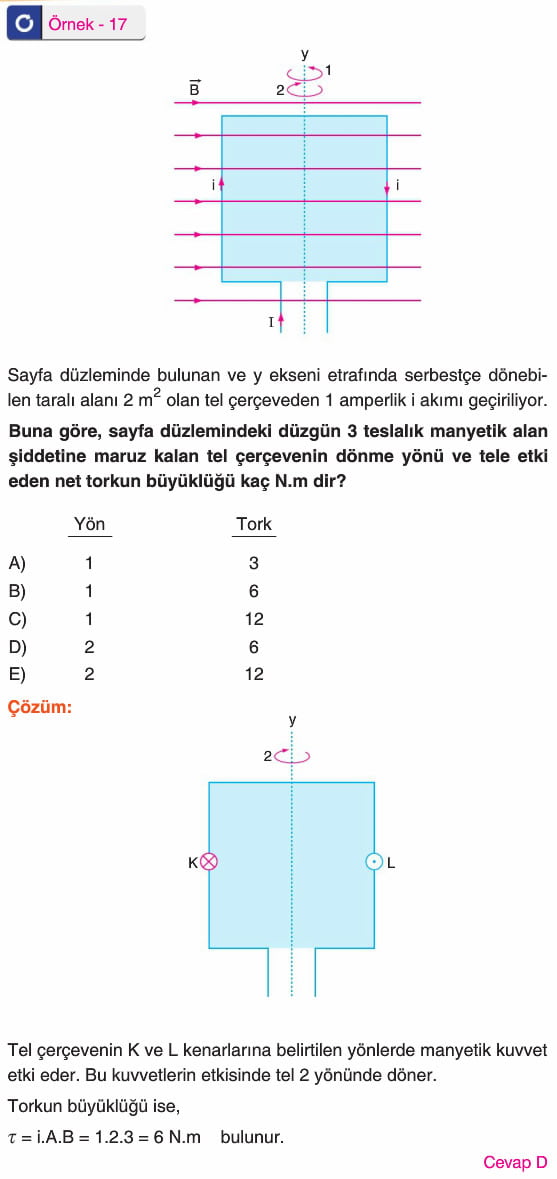

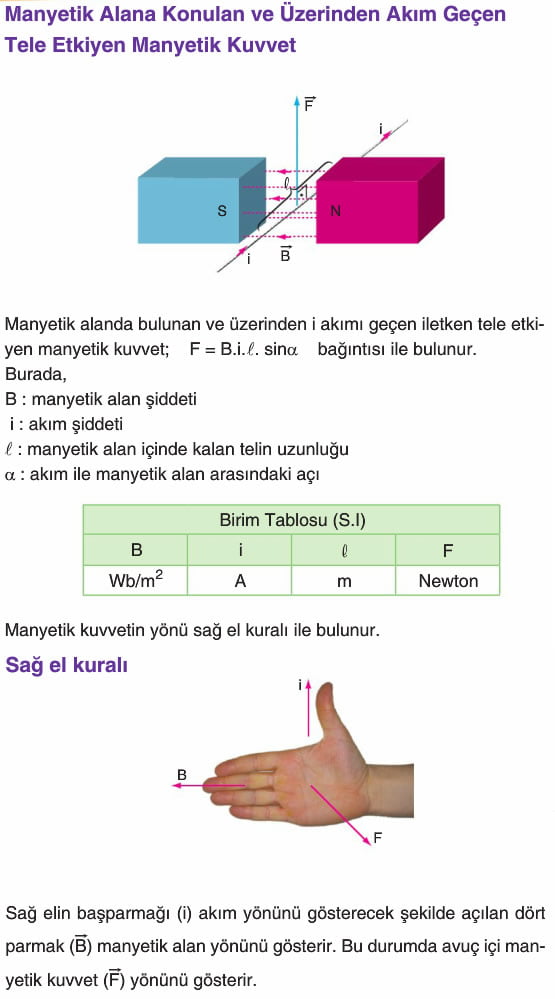

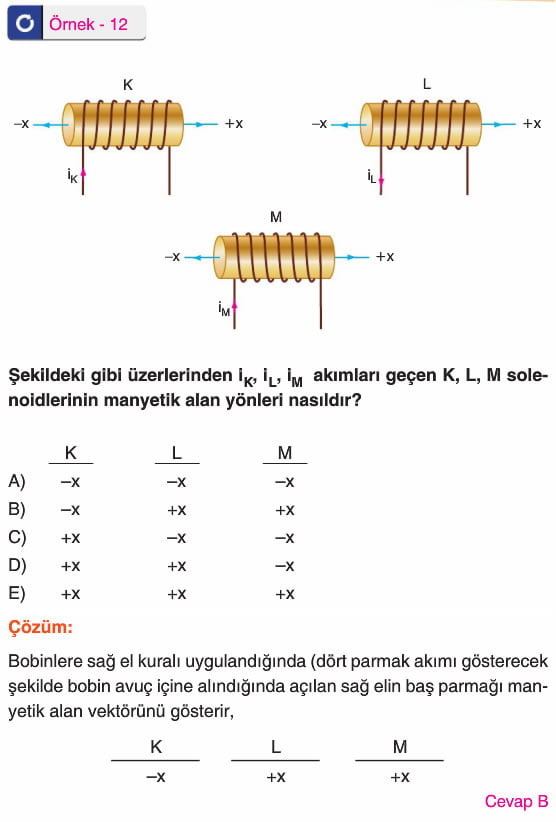

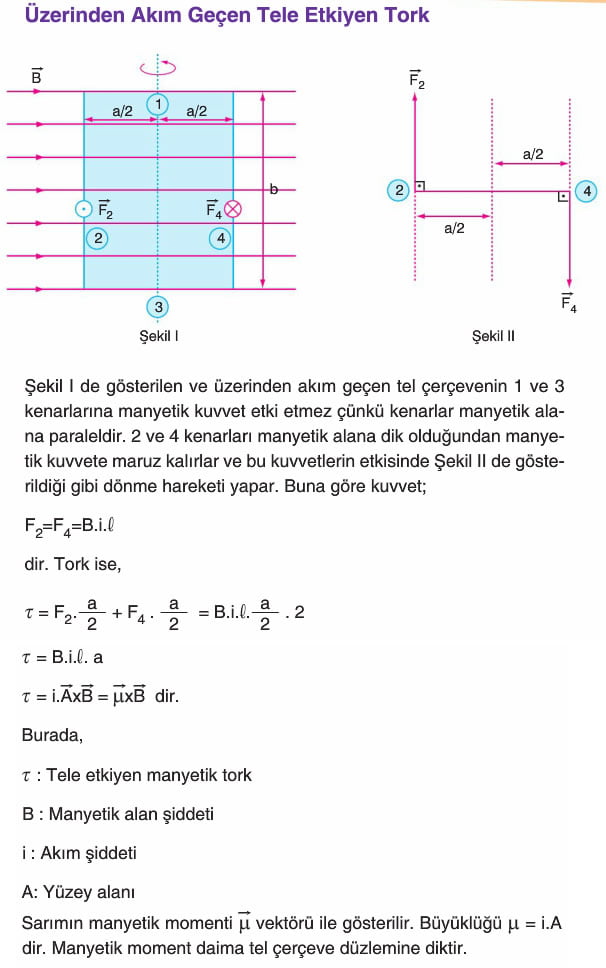

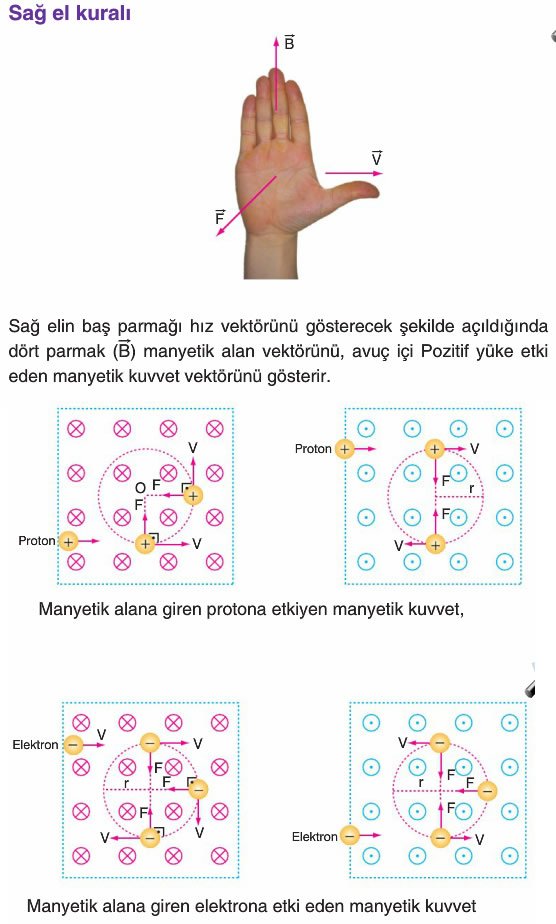

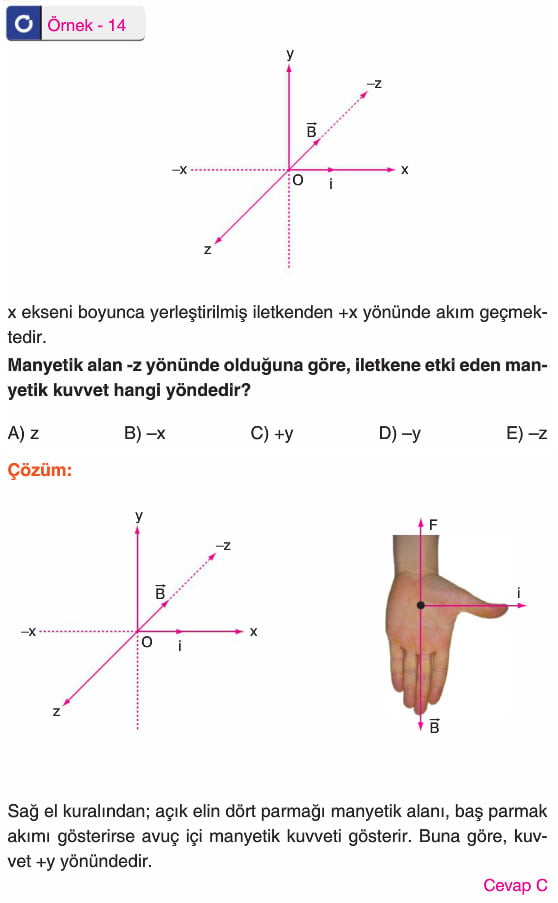

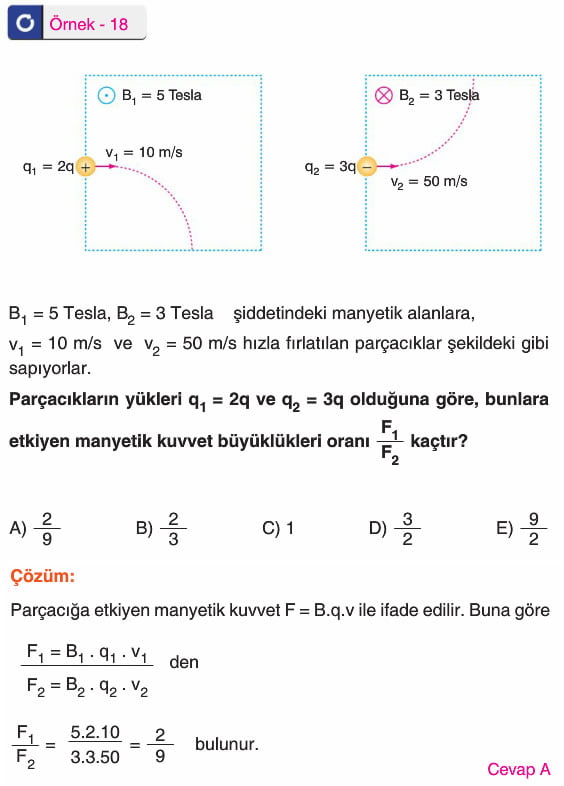

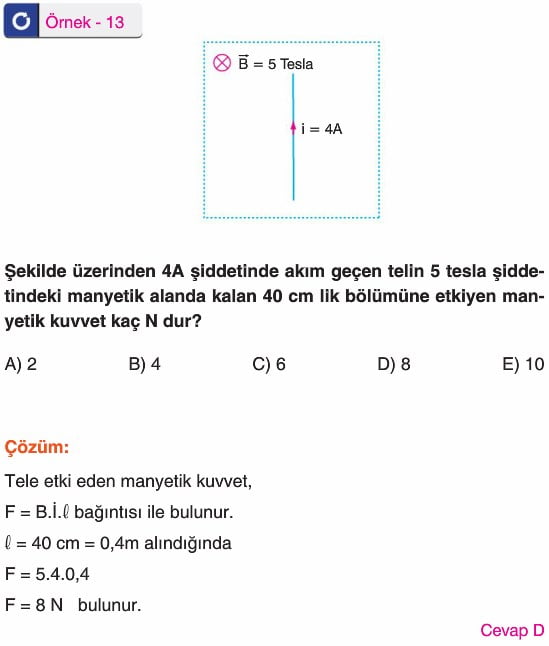

Sağ El Kuralı
